Frenger COMPACT®

Frenger COMPACT®

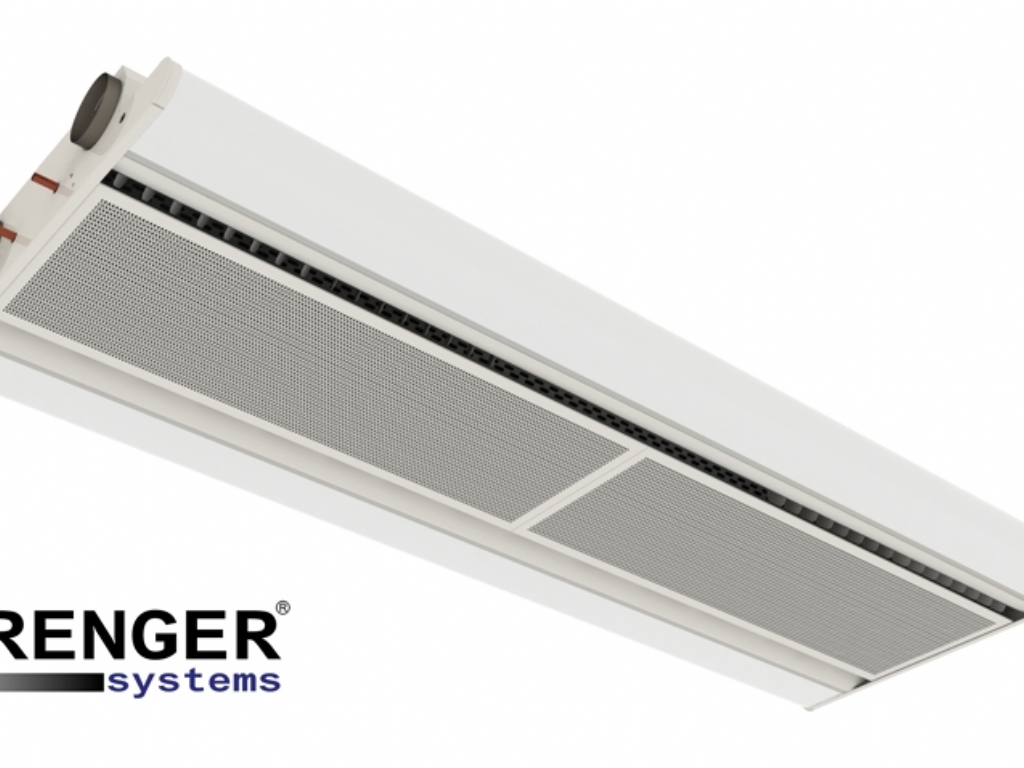

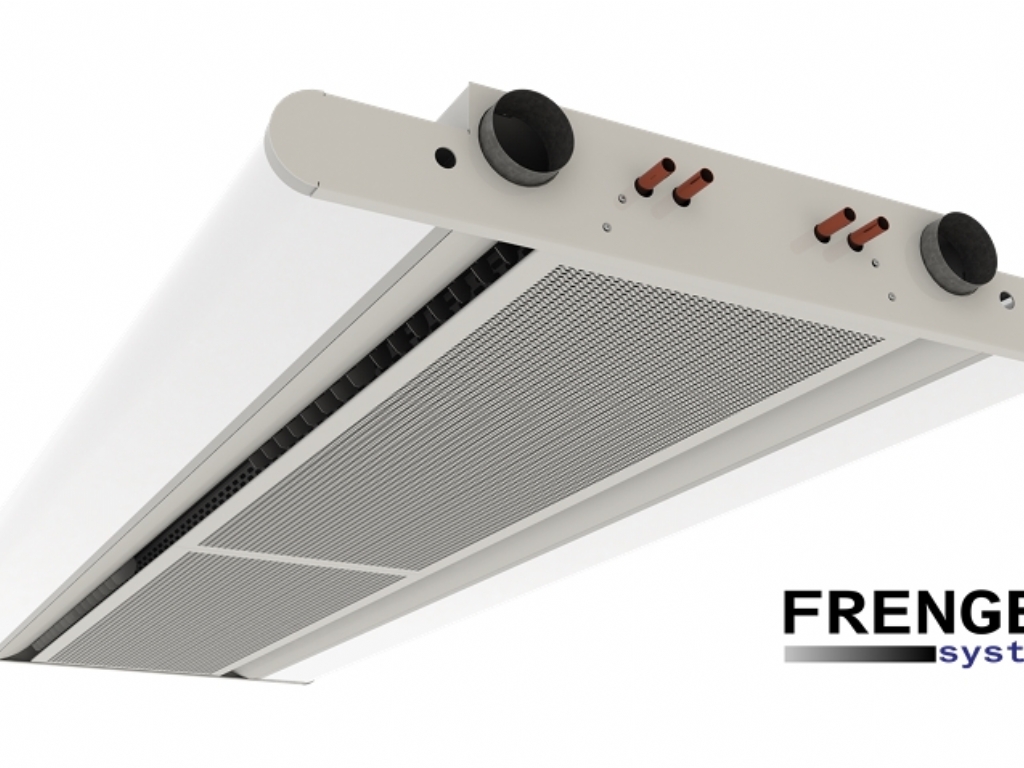

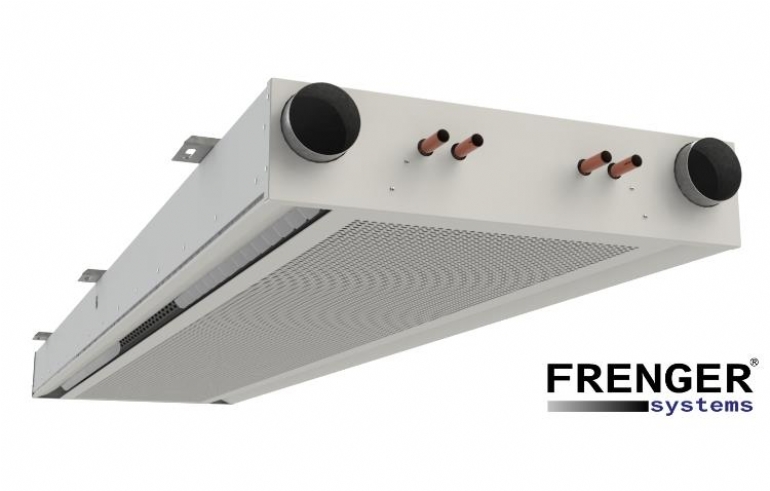

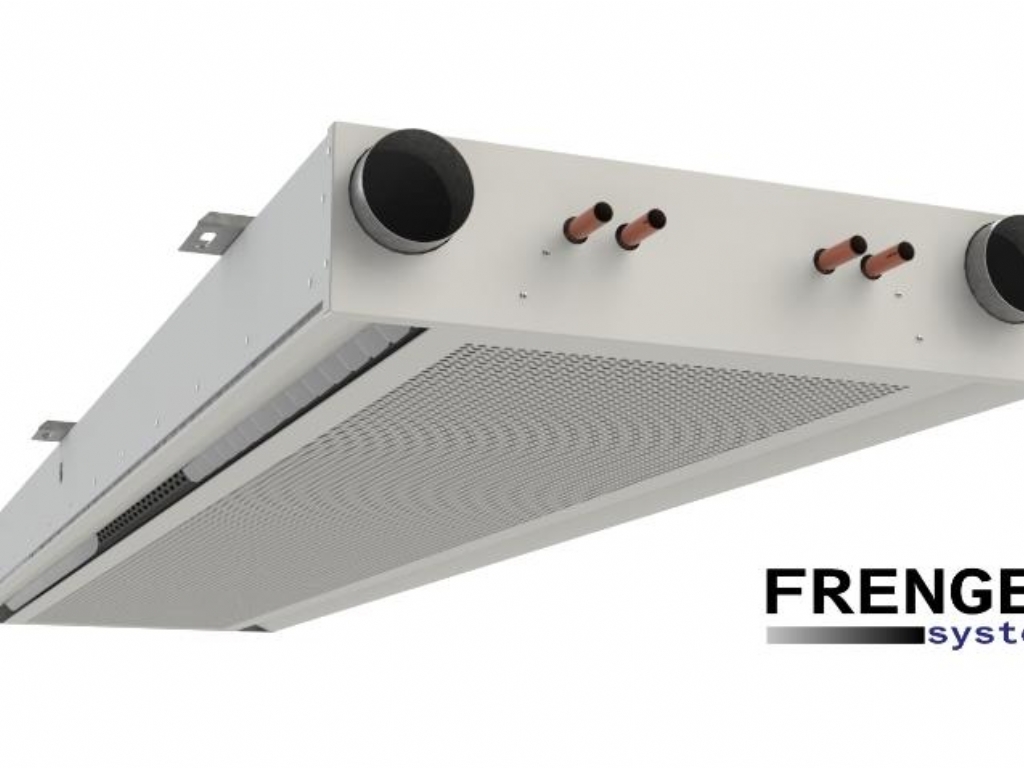

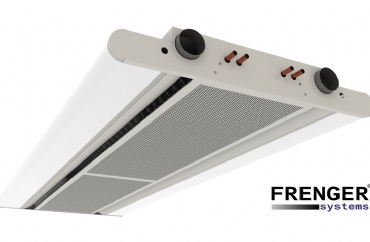

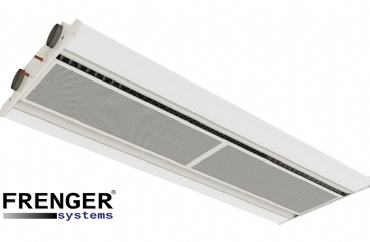

Το Compact® είναι μια από τις πιο πρόσφατες γκάμα Chilled Beam υψηλής απόδοσης της Frenger. Η ενεργειακή απόδοση υπήρξε βασικός μοχλός για τέτοιες εξελίξεις στην τεχνολογία Chilled Beam της Frenger. Το Compact® έχει βάθος μόνο 133 mm και μπορεί να επιτύχει συνολική ψύξη έως και 1092 watt ανά μέτρο (με βάση 10dTK και 26 ltrs/sec/m για δέσμη μήκους 1,8 m, που παρέχεται στους 16°C με 100Pa).

Το Chilled Beam Frenger Compact® περιέχει μια σειρά από κατοχυρωμένα με δίπλωμα ευρεσιτεχνίας χαρακτηριστικά βελτίωσης της απόδοσης και, όπως μπορεί να αναμένεται από τη μάρκα Frenger, η δοκός Compact® έχει σχεδιαστεί για να προσαρμόζεται εύκολα για να ταιριάζει στις μοναδικές παραμέτρους μεμονωμένων τοποθεσιών έργου, για τη βέλτιστη απόδοση προϊόντος/συστήματος. Αυτό επιτυγχάνεται εν μέρει με τη διάταξη "μπεκ ριπής" που όχι μόνο ενθαρρύνει την επαγωγή, αλλά και μειώνει τον θόρυβο. Δεδομένου του μεγέθους και της ποσότητας των ακροφυσίων διάρρηξης που ποσοτικοποιούνται κατάλληλα για κάθε έργο, αυτό παρέχει σταθερές ταχύτητες εκτόξευσης, ίση κατανομή της εκκένωσης αέρα και συνεχή επαγωγή μέσω του εναλλάκτη θερμότητας (μπαταρία). Δεν υπάρχουν νεκρά σημεία λόγω του βουλώματος των πίσω ακροφυσίων από ένα τυπικό βήμα ή της ανάγκης προσαρμογής της πίεσης στο σύστημα ώστε να ταιριάζει με το μέγεθος των ανοιχτών τυπικών μεγεθών ακροφυσίων που σχετίζονται με τις ενεργές δέσμες πολλών ανταγωνιστών καθώς μειώνονται νεκρά σημεία ή/και μειωμένες ταχύτητες εκτόξευσης τις ψυκτικές τους ικανότητες / αποδόσεις.

Οι μπαταρίες εναλλάκτη θερμότητας είναι επίσης εξοπλισμένες με εξωθημένα προφίλ αλουμινίου για να βελτιώσουν όχι μόνο την απόδοση αλλά και να παρέχουν ένα συνεχές κλιπ για τις κάτω πλάκες. Αυτή η διάταξη διατηρεί τις κάτω πλάκες αληθινές και επίπεδες για μεγάλα μήκη, ακόμη και μέχρι 3,6 μέτρα.

Τα Chilled Beams Compact® έχουν όλες μια "κλειστή πλάτη", αυτό σημαίνει ότι όλος ο επαγόμενος αέρας (ανακυκλοφορούμενος αέρας δωματίου) διεγείρεται μέσω της κάτω πλάκας εντός του χώρου του δωματίου για να αποφευχθεί οποιαδήποτε ανάγκη για περιμετρικά κενά φλας ή/και ανοίγματα στο σύστημα οροφής. Αυτό παρέχει επίσης καλύτερη ποιότητα ανακυκλοφορούμενου αέρα καθώς ο ανακυκλούμενος αέρας δεν αναμιγνύεται με αέρα από το κενό της οροφής. Ο λόγος επαγωγής του Compact® είναι τυπικά 4-5 φορές μεγαλύτερος από τον ρυθμό παροχής αέρα (φρέσκος αέρας).

Το εξωτερικό περίβλημα Compact® Chilled Beam είναι κατασκευασμένο από εξωθημένο αλουμίνιο και χάλυβα πεπιεσμένου zitec. Το περίβλημα διευκολύνει μια λωρίδα ακροφυσίου διάρρηξης αλουμινίου (συγκεκριμένη για το έργο) και μια μπαταρία ανταλλαγής θερμότητας υψηλής απόδοσης κατασκευασμένη από χαλκό και αλουμίνιο. Οι δοκοί διατίθενται σε μήκη από 1,2 m έως 3,6 m σε βήματα 0,1 m. Τυπικά πλάτους 0,6 m (διατίθεται επίσης πλάτος 0,5 m).

Εκτός από την ικανότητα υψηλής απόδοσης ψύξης του Compact® άνω των 1000 watt ανά μέτρο, το Compact® μπορεί να λειτουργεί καλά και να προκαλεί σε χαμηλούς όγκους αέρα, μόλις 3 l/s/m και ακόμη και με χαμηλή στατική πίεση μόλις 40Pa. Ομοίως, το Compact® μπορεί να χειριστεί υψηλούς όγκους αέρα έως 30 l/s/m και έως 120Pa. Σημειώστε ωστόσο ότι αυτοί οι υψηλοί όγκοι αέρα θα πρέπει να αποφεύγονται όπου είναι δυνατόν και είναι το απόλυτο μέγιστο και δεν πρέπει ποτέ να υπερβαίνονται. Κατά κανόνα, τα 25 l/s/m από μια δέσμη εκκένωσης 2 κατευθύνσεων είναι το μέγιστο για συμμόρφωση με το πρότυπο BS EN 7730 για άνεση κατά τη χρήση.

Το Compact® μπορεί να έχει ενσωματωμένη θέρμανση με ξεχωριστές συνδέσεις (2 συνδέσεις σωλήνων για ψύξη και 2 σωλήνες για θέρμανση).

Η μέγιστη συνολική παροχή αέρα για το προϊόν περιορίζεται στα 50 ltrs/sec. Εάν ο συνολικός όγκος αέρα είναι μεγαλύτερος από 50 λίτρα/δευτερόλεπτο ή εάν χρειάζεστε αυξημένη απόδοση θέρμανσης, ανατρέξτε στις ενεργές δέσμες ψύξης Ultima® της Frenger. Οπτικά και οι δύο μονάδες φαίνονται ίδιες από την κάτω πλευρά.

Με μια ματιά:

  • Μικρό Βάθος (μόνο 133 mm).
  • Υψηλή ισχύς "1092 W/m".
  • Βελτιστοποιήστε τα μεγέθη των ακροφυσίων εκκένωσης και το εργοστασιακό σετ βήματος ώστε να ταιριάζουν καλύτερα στις απαιτήσεις του έργου.
  • Το φαινόμενο Coanda ξεκινά μέσα στη δέσμη.
  • Ομαλή καμπύλη υποδοχή εκφόρτισης σε αντίθεση με τις παραδοσιακές πολύπλευρες υποδοχές εκφόρτισης για βελτιωμένη αισθητική.
  • Τα πτερύγια εκκένωσης είναι κρυμμένα μέσα στη δοκό για βελτιωμένη αισθητική.
  • Κατανομή σχήματος ανεμιστήρα για αυξημένη άνεση χρήσης.
  • Μοναδική γρήγορη στερέωση αφαιρούμενων εσωτερικών πλακών που αποτρέπει τυχόν χαλάρωση ακόμα και σε μεγάλα μήκη δοκών 3,6 m.
  • Διατίθενται διάφορα διαφορετικά σχέδια διάτρησης για αφαιρούμενες υποπλάκες.
  • Πολλαπλές παραλλαγές πολλαπλών για τη διευκόλυνση μειωμένων ρυθμών ροής μάζας κρύου (και LTHW, εάν ισχύει) για αυξημένη ενεργειακή απόδοση.
  • Λειτουργεί καλά σε "χαμηλή πίεση" και "χαμηλό όγκο αέρα" για αυξημένη ενεργειακή απόδοση.
  • Παρέχει κλίμα σε εσωτερικούς χώρους σύμφωνα με το BS EN ISO 7730.
