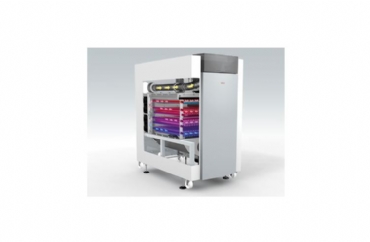

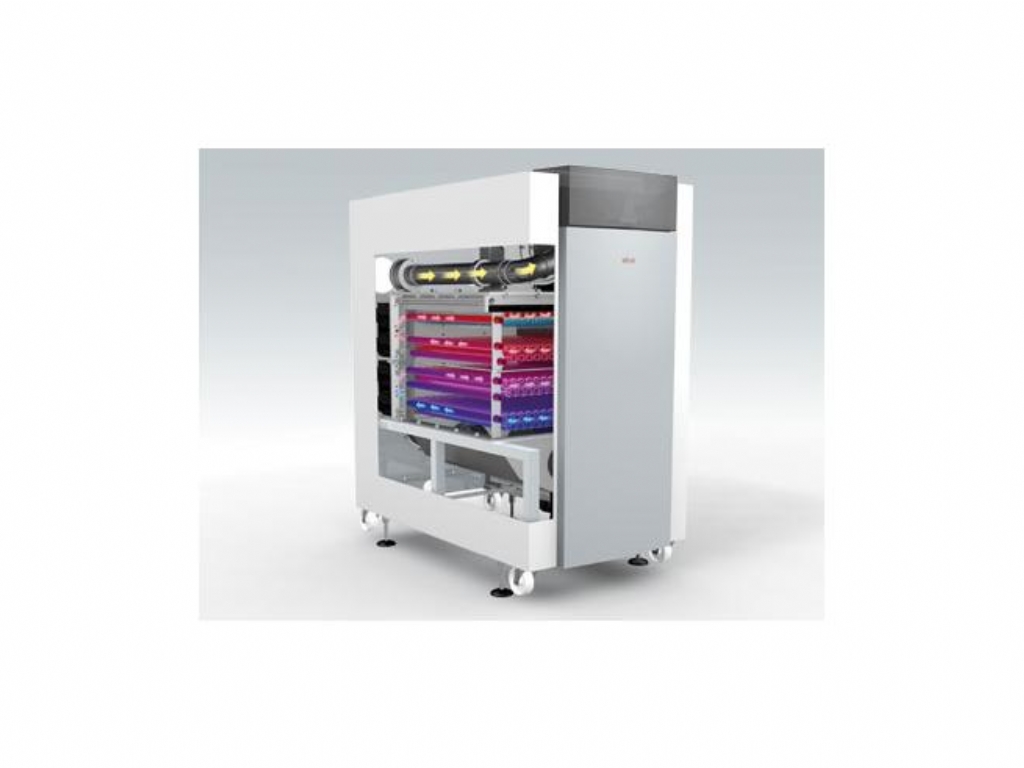

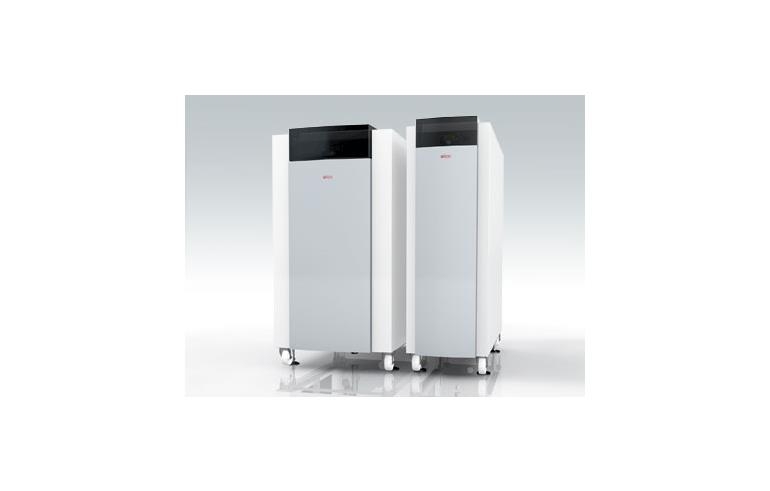

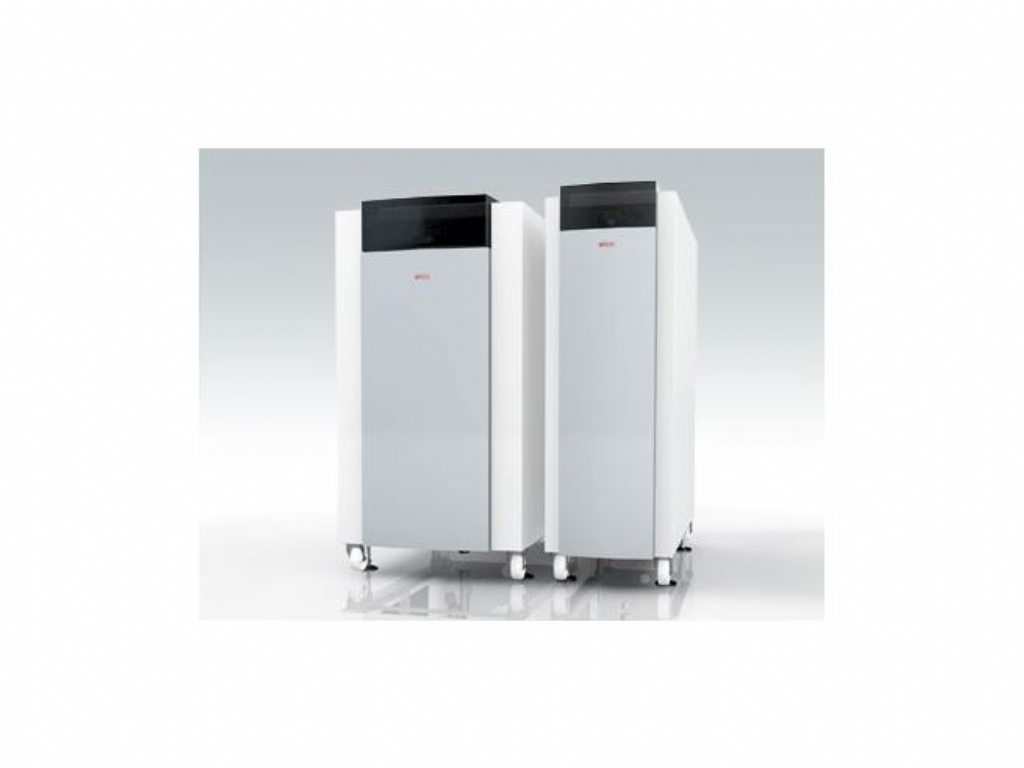

ELCO Trigon XL

Διάρκεια ζωής υψηλή απόδοση και χαμηλές εκπομπές ρύπων

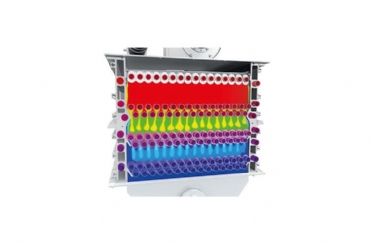

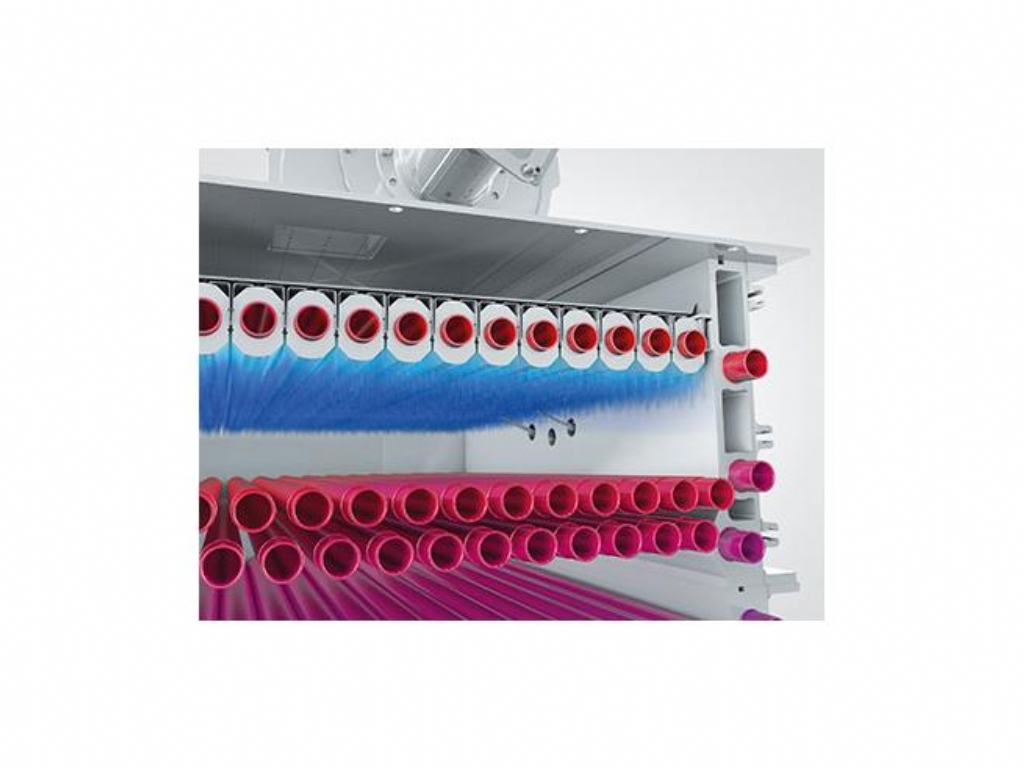

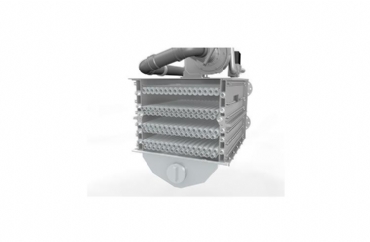

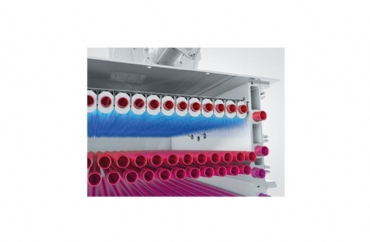

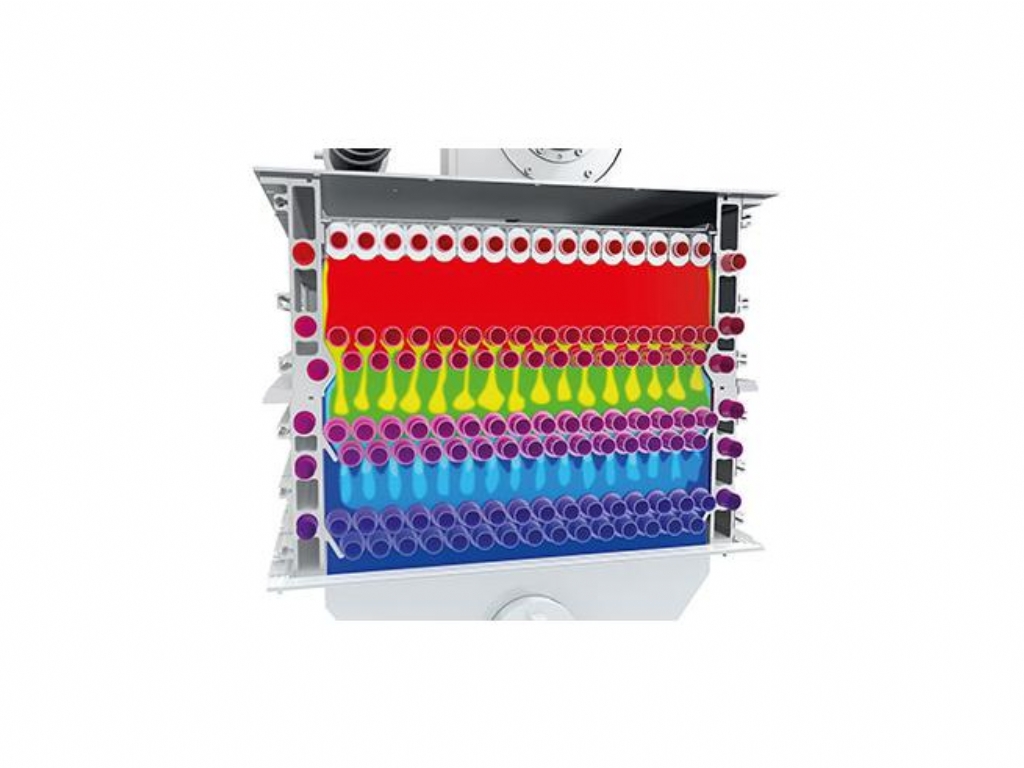

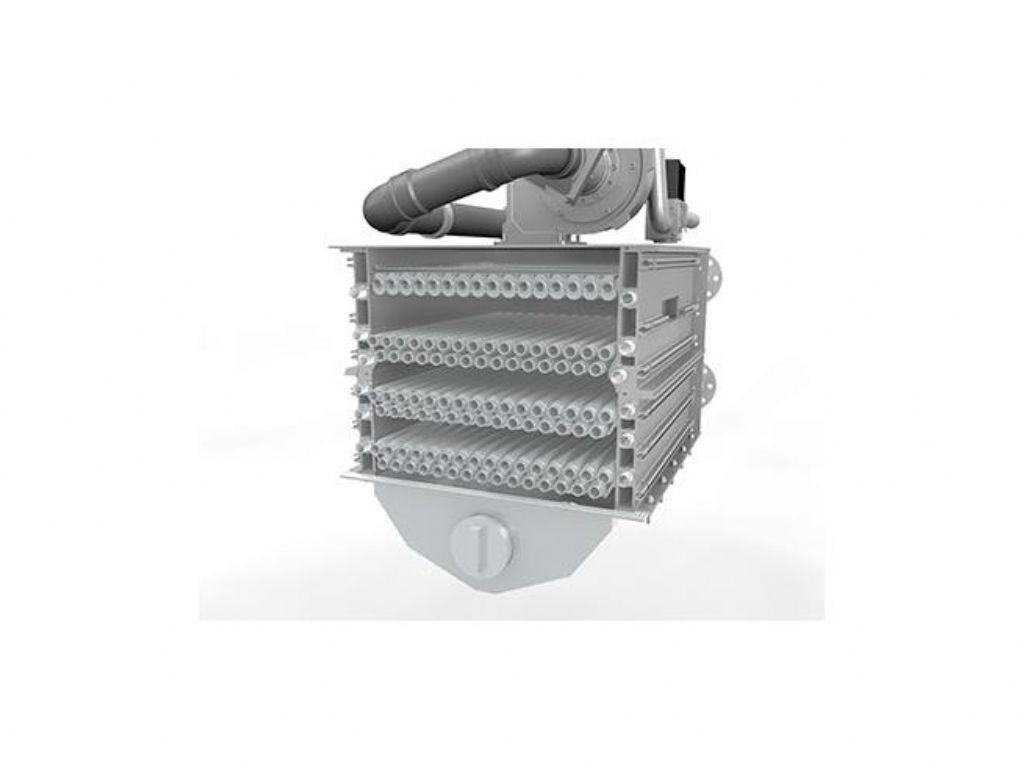

Ο μοναδικός υδρόψυκτος καυστήρας προμίγματος ψυχρής φλόγας και η βελτιστοποιημένη ζώνη καύσης επιτυγχάνουν εξαιρετικά χαμηλές εκπομπές NOx και CO και παρέχουν εντυπωσιακές υψηλές αποδόσεις διάρκειας ζωής έως και 110%.

Εκπληκτική ευελιξία για κάθε εφαρμογή

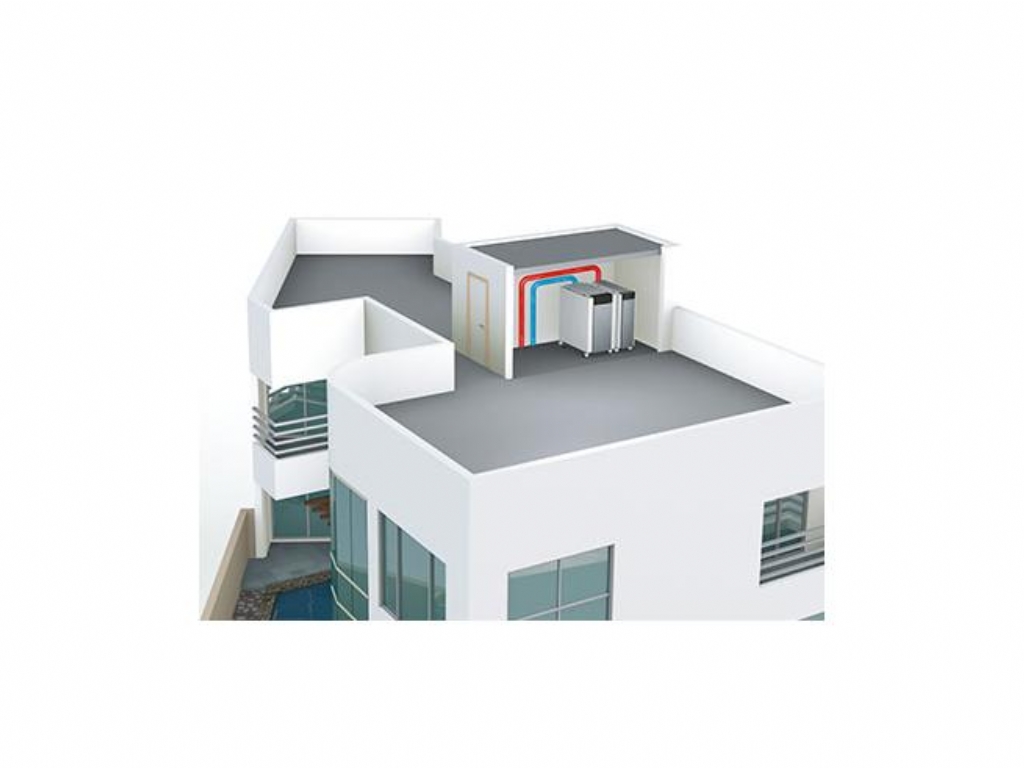

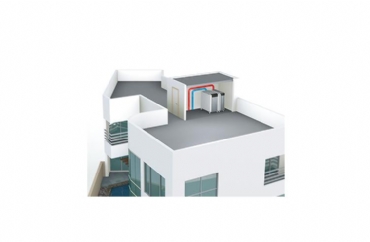

Με dT 30 K και μέγιστη πίεση εργασίας 8 bar, το TRIGON® XL μπορεί να αντεπεξέλθει σχεδόν σε κάθε εφαρμογή, είτε σε απλές είτε σε προηγμένες εφαρμογές καταρράκτη. Η ελαφριά κατασκευή του με χαμηλή περιεκτικότητα σε νερό επιτρέπει επίσης εγκαταστάσεις σε στέγες.

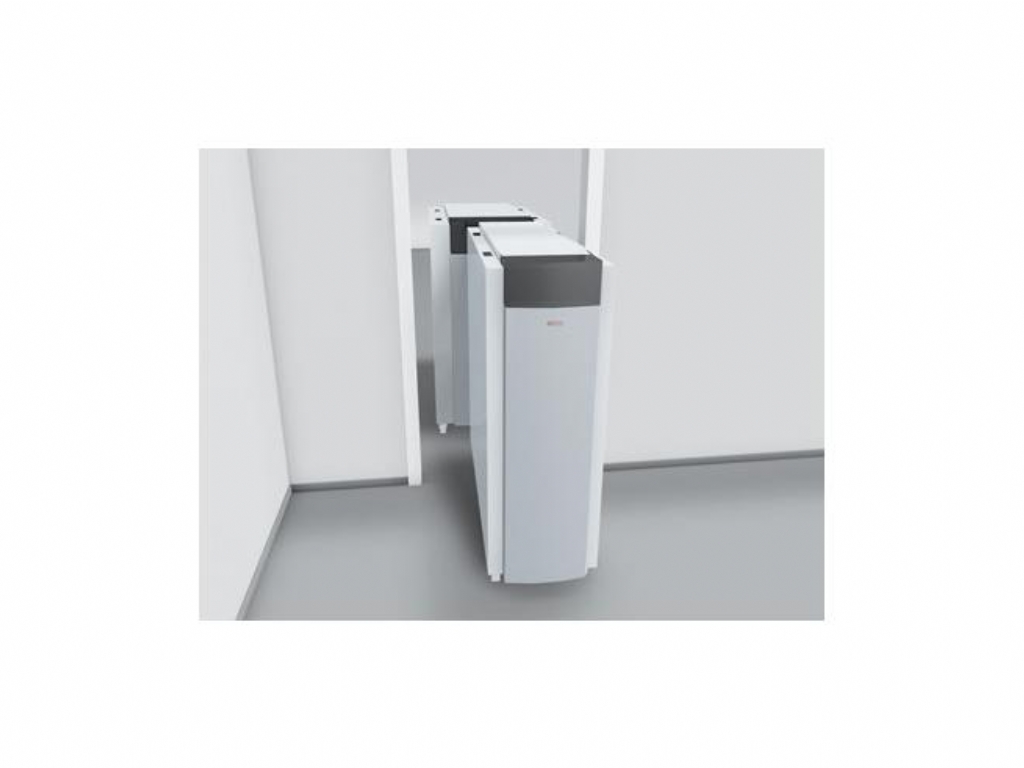

Συμπαγείς διαστάσεις

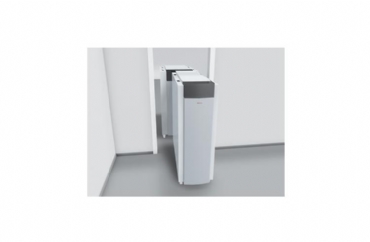

Η γκάμα περιλαμβάνει 7 μοντέλα από 150 – 570 kW με 2 πλάτη. Όλα τα μοντέλα έχουν σχεδιαστεί για να περνούν από τυπικές πόρτες πλάτους 760 mm.

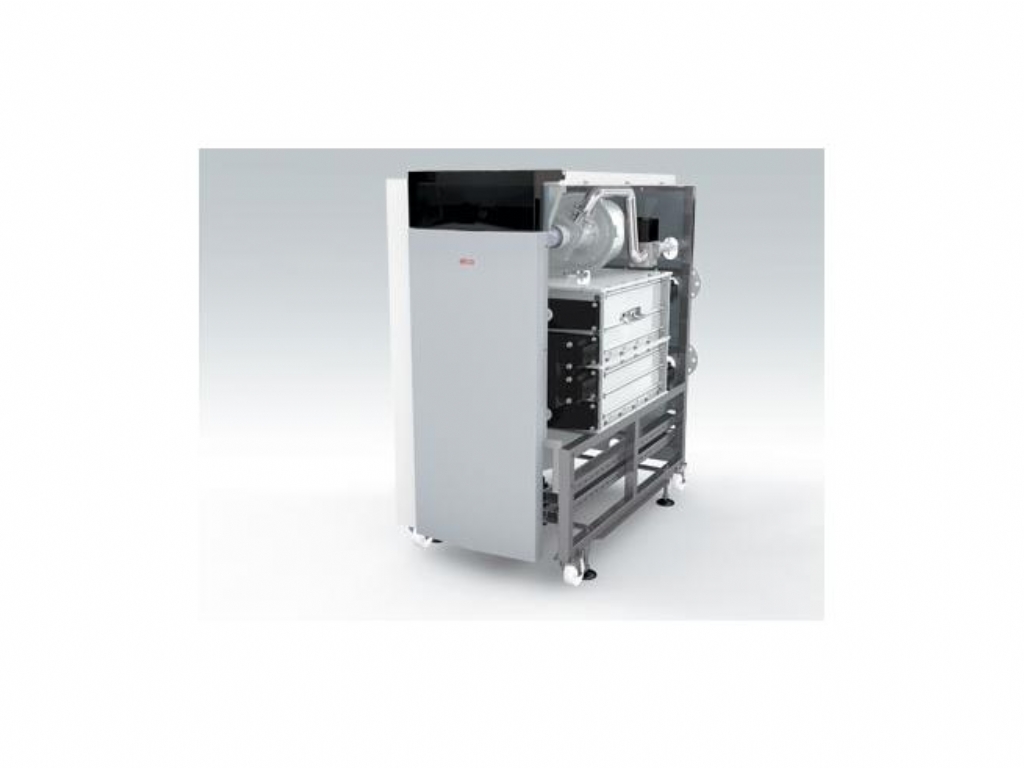

Έξυπνη αρθρωτή έννοια

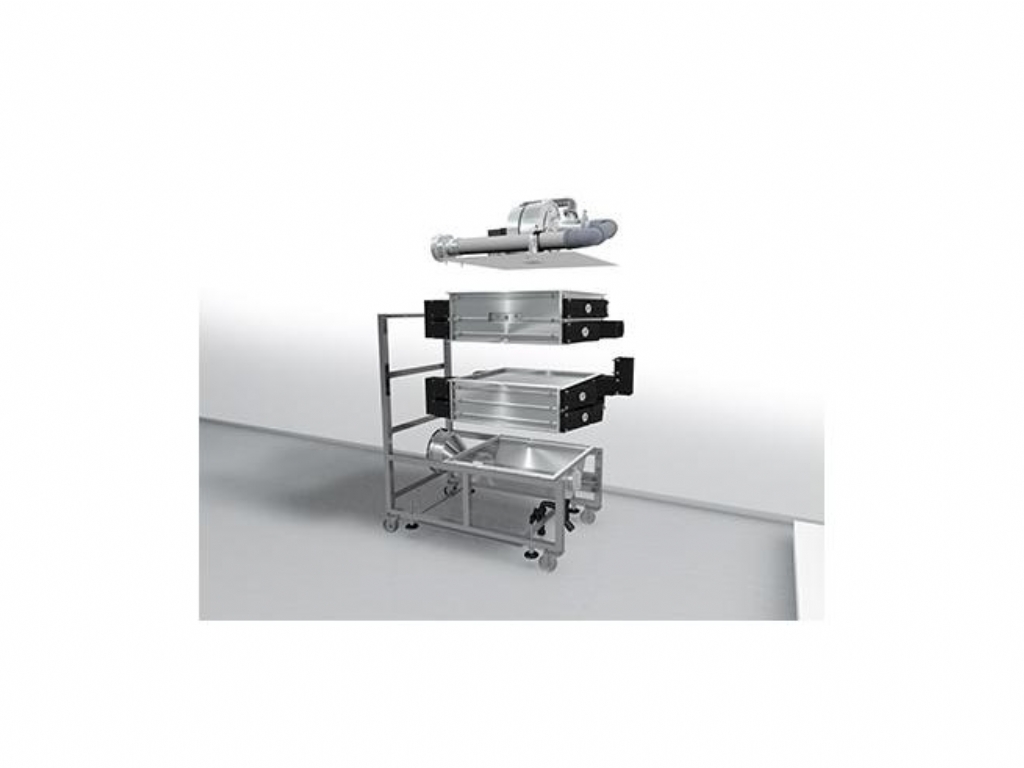

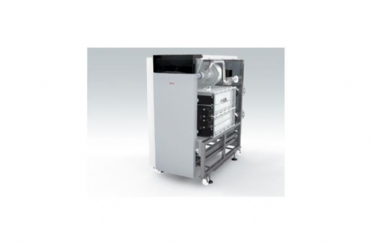

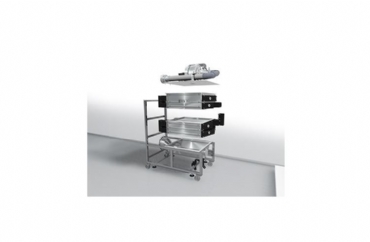

Όλοι οι λέβητες TRIGON® XL μπορούν να αποσυναρμολογηθούν για εύκολο πλευρικό χειρισμό. Αυτό επιτρέπει στον λέβητα να εγκατασταθεί εύκολα σε κτίρια με περιορισμένη πρόσβαση. Για εύκολους ελιγμούς επί τόπου, οι λέβητες παρέχονται με τροχούς φορτίου.

TRIGON® XL		150	200	250	300	400	500	570
Nominal heat output at 80/60°C	kW	142.3	190.4	237.6	285.7	381.3	476.7	540.2
Minimum heat output at 80/60°C	kW	31.3	42.0	47.0	56.5	75.2	94.6	120.0
Nominal heat output at 50/30°C	kW	149.4	199.9	249.7	300.3	401.1	503.2	572.8
Minimum heat output at 50/30°C	kW	35.1	47.0	52.9	63.6	85.0	106.1	133.4
Nominal heat input full load Net	kW	145.0	194.0	242.0	291.0	388.0	485.0	550.0
Minimum heat input min load Net	kW	32.2	43.1	48.4	58.2	77.6	97.0	122.2
Efﬁciency at 80/60°C full load Net/Gross	%	98.2/88.4	98.2/88.4	98.2/88.5	98.2/88.5	98.3/88.5	98.3/88.5	98.2/88.5
Efﬁciency at 50/30°C min load Net/Gross	%	109.2/98.3	109.2/98.3	109.4/98.5	109.4/98.5	109.5/98.7	109.4/98.5	109.2/98.4
Efﬁciency at 30°C return 30% load Net	%	98.3	98.3	98.3	98.3	98.3	98.3	98.3
Gross seasonal efficiency*	%	97.1	97.1	97.3	97.3	97.3	97.3	97.5
Gas inlet pressure (G20) max/min	mbar	50/17	50/17	50/17	50/17	50/17	50/17	50/17
NOx emissions (EN 15502)	mg/kWh	28	28	27	27	26	29	31
Flue gas temperature at 80/60°C full load	°C	75	75	75	75	75	75	76
Max. permissible flue resistance	Pa	200	200	200	160	400	300	400
Water pressure max/min	bar	8/1	8/1	8/1	8/1	8/1	8/1	8/1
Maximum temperature setpoint	°C	90	90	90	90	90	90	90
Water flow at ΔT=11K	lit/sec	3.1	4.1	5.2	6.2	8.3	10.4	11.7
Hydraulic resistance at ΔT=11K	kPa	37	86	107	40	105	114	185
Water flow at ΔT=20K	lit/sec	1.7	2.3	2.8	3.4	4.6	5.7	6.5
Hydraulic resistance at ΔT=20K	kPa	11	27	31	12	32	34	57
Water flow at ΔT=30K	lit/sec	1.1	1.5	1.9	2.3	3	3.8	4.3
Hydraulic resistance at ΔT=30K	kPa	5	12	14	5	14	15	25
Water content	l	27.0	31.0	35.0	61.0	68.0	75.0	82.0
Electrical connection	V	230/400	230/400	230/400	230/400	230/400	230/400	230/400
Electrical power consumption boiler	W	176	267	286	230	504	620	676
Noise level	dB(A)	70.3	70.3	70.3	70.3	77.3	77.3	77.3
Weight (empty)	kg	290	332	336	434	496	540	595
Dimensions
Water connections (W1/W2)	-	R2"	R2"	R2"	DN65 PN16	DN65 PN16	DN65 PN16	DN65 PN16
Gas connection (G)	-	R1 ½”	R1 ½”	R1 ½”	R1 ½”	R1 ½”	R2"	R2"
Flue gas connection (D)	mm	150	150	200	200	250	250	250
Air intake connection (A) (for room sealed use)	mm	130	130	130	130	130	150	150
Condensate connection (S)	mm	32	32	32	32	32	32	32
Boiler length with water connection (L1)	mm	1349	1499	1649	1348	1496	1646	1769
Boiler length without water connection (L2)	mm	1165	1315	1465	1152	1302	1452	1602
Width	mm	468.5	468.5	468.5	748.5	748.5	748.5	748.5
Height (incl. connections)	mm	1457	1457	1457	1460	1460	1460	1460
*In accordance with equation 2 in the Non-Domestic Building Services Compliance Guide
