Frenger Halo®

Frenger Halo®

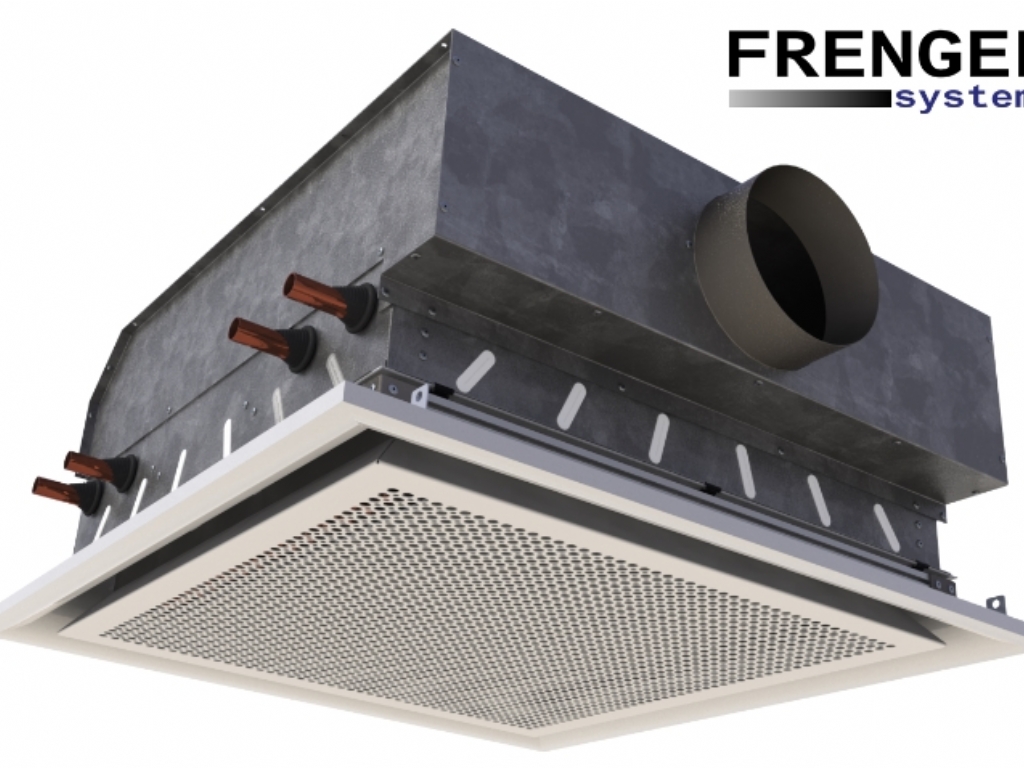

Το Frenger Halo® είναι μια από τις πιο πρόσφατες γκάμα Chilled Beam υψηλής απόδοσης της Frenger. Η ενεργειακή απόδοση υπήρξε βασικός μοχλός για τέτοιες εξελίξεις στην τεχνολογία Chilled Beam της Frenger.

Το Halo® έχει βάθος μόνο 230 mm και μπορεί να επιτύχει συνολική ψύξη έως και 1463 watt (με βάση μια δέσμη μήκους 1,2 m με 10 dTK μεταξύ της θερμοκρασίας δωματίου και της μέσης θερμοκρασίας νερού και 44 ltrs/sec αέρα 16°C με 100Pa). Η δέσμη Halo® περιέχει μια σειρά από κατοχυρωμένα με δίπλωμα ευρεσιτεχνίας χαρακτηριστικά βελτίωσης της απόδοσης και εγγεγραμμένα σχέδια για αισθητικές βελτιώσεις, όλα όπως αναμένεται από τη μάρκα Frenger.

Η τελευταία γενιά 360° Active Chilled Beam συνδυάζει λειτουργία ψύξης και προαιρετικής θέρμανσης με ένα επαναστατικό σύστημα εκκένωσης αέρα και σχέδιο. Εισάγοντας τον αέρα με πτερύγια εκτροπής οπίσθιου αέρα πιο ψηλά στο σημείο εκκένωσης αντί να τοποθετηθεί στις κάτω πλάκες όπως προηγούμενα μοντέλα, αυτό όχι μόνο βελτιώνει το μοτίβο διάχυσης 360° αλλά βελτιώνει επίσης σημαντικά την αισθητική των προϊόντων. Αυτή η τελευταία εξέλιξη είναι ένα καταχωρημένο σχέδιο εκτός από τα κατοχυρωμένα με δίπλωμα ευρεσιτεχνίας στοιχεία βελτίωσης της απόδοσης από τη Frenger. Σε σύγκριση με το παραδοσιακό μοτίβο εκφόρτισης 2 ή 4 κατευθύνσεων από άλλους, το Halo® μπορεί να προσφέρει μείωση στις ταχύτητες αέρα έως και 35%.

Αυτή η βέλτιστη μέθοδος διασποράς του αέρα προς όλες τις κατευθύνσεις σημαίνει ότι δημιουργούνται οι συντομότερες δυνατές ρίψεις αέρα, με αποτέλεσμα τα βέλτιστα επίπεδα άνεσης για τους ενοίκους του κτιρίου.

Κατασκευή

Το Halo® προσφέρεται σε 3 βασικά μοντέλα. "I", "C" και "F".

Τα μοντέλα Halo® "I" προορίζονται για ενσωματωμένη εγκατάσταση οροφής σε τυπικά εκτεθειμένα πλέγματα μπάρας 15 ή 24 mm (Lay-In grid συστήματα) που αντικαθιστούν μονάδες πλακιδίων 600 x 600 mm ή 1200 x 600 mm και μπορούν να χρησιμοποιηθούν για ενσωμάτωση είτε με πλακάκια από ορυκτές ίνες ή οροφές από γυψοσανίδες.

Τα Halo®-"C"-60 και Halo®-"C"-120 έχουν σχεδιαστεί για ενσωμάτωση σε μεταλλικά συστήματα οροφής με κλιπ.

Το Halo® "F"-60 έχει σχεδιαστεί για εκτεθειμένες εφαρμογές ελεύθερης ανάρτησης. Αυτό είναι ένα τυπικό μοντέλο με πρόσθετο εργοστασιακό κιτ βελτίωσης αρχιτεκτονικού πλαισίου που μπορεί να φινιριστεί σε λευκό για να ταιριάζει με τη δέσμη Halo® ή να παρέχεται σε διαφορετικό χρώμα για να κάνει ένα χαρακτηριστικό του εξωτερικού πλαισίου από εξωθημένο αλουμίνιο.

Μοτίβο βέλτιστης διάχυσης

Εκτός από την ευελιξία που προσφέρει μια αρθρωτά σχεδιασμένη μικρή μονάδα, το Halo® έχει σχεδιαστεί για να προσφέρει το πιο άνετο περιβάλλον σε κάθε δεδομένο όγκο αέρα. Οι παραδοσιακές ενεργές δοκοί με απλή ψύξη με ρίψη 1 ή 2 κατευθύνσεων έχουν τη δυνατότητα να εκτοξεύουν αέρα με υψηλές ταχύτητες σε μεγάλες αποστάσεις, ωστόσο αυτό μπορεί να οδηγήσει σε χαμηλά επίπεδα άνεσης - ιδιαίτερα όταν τα ρεύματα αέρα από γειτονικές δοκούς συναντώνται και πέφτουν προς τα κάτω στο κατεχόμενη ζώνη ή όπου οι δοκοί βρίσκονται κοντά σε τοίχους ή χωρίσματα.

Τα Beams με ρίψη 4 κατευθύνσεων βοηθούν στην άμβλυνση αυτού του προβλήματος, ωστόσο η δέσμη Frenger Halo® οδηγεί την ιδέα στο επόμενο επίπεδο με το "πραγματικό" σχέδιο διάχυσης 360°.

Οι ουσιαστικά μικρότερες ρίψεις εκκένωσης αέρα (35%) που προσφέρει το Halo® μπορούν να επιτρέψουν την τοποθέτηση περισσότερων ψυχρών δοκών σε ένα δεδομένο χώρο δωματίου για αντιστάθμιση υψηλότερων συνολικών κερδών θερμότητας, αποφεύγοντας παράλληλα ρεύματα και παρέχοντας ένα άνετο περιβάλλον, σύμφωνα με το BS EN ISO 7730.
